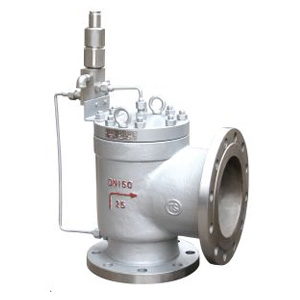

先導式安全閥是—種非直接載荷式安全閥。由主閥和導閥（又稱“副閥”）組成，主閥依靠從導閥排出的介質來驅動，由于系統內的壓力呈脈沖形式，所以又被稱為“脈沖式安全閥”。從單獨來看，導閥本身也是一種直接載荷式安全閥。當介質匝力達到導閥的開啟壓力時，導閥先行開啟，排出的介質從旁通管進入主閥。

先導式安全閥構成

導閥由閥體、下閥瓣、頂桿、放氣接頭、上閥瓣、彈簧和泄放閥等組成。

先導式安全閥工作原理

在正常工況下，導閥上閥瓣處于關閉狀態，導閥下閥瓣處于開啟狀態。管道介質通過下閥瓣進入主閥瓣上方的氣室內，使主閥瓣關閉。當管道介質壓力異常，達到或超過設定的整定力時，導閥下閥瓣在介質壓力的作用下關閉，切斷管道介質進入主閥瓣上方的通道，同時導閥上閥瓣被頂桿頂起，即導閥開啟，主閥瓣上方氣室內的介質通過排氣接頭迅速排出。主閥瓣在下方介質壓力的強力作用下，瞬時開啟，將管道介質從主閥的出口迅速大量排出，使管道介質壓力恢復到正常的工作壓力，保證系統的安全。當管道壓力降到系統設定的整定壓力的約90%時，導閥上閥瓣在彈簧的作用下關閉，同時導閥下閥瓣被頂桿頂開，管道介質通過下閥瓣進入主閥瓣上方的氣室，主閥瓣在壓差作用下關閉，保證了系統的正常運行。

當發現管道介質壓力異常，而導閥失靈未能開啟時，可手動打開導閥上的泄放閥，釋放主閥瓣上方氣室內的介質，使主閥瓣開啟，釋放管道中的介質異常壓力，保證系統的安全。

先導式安全閥的用途

先導式安全閥廣泛運用于天然氣、石油氣及化工壓力容器設備和工業管道上，具有防火防爆、防靜電，密封可靠，啟閉迅速和排氣量大的突出優點。
